Test biciklizma za napajanje

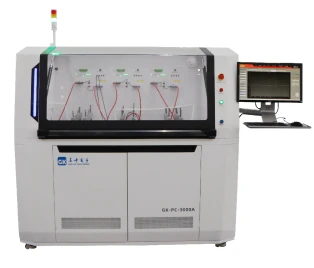

Sistem toplotne karakterizacije za uređaje za napajanje
Zašto odabrati naše proizvode
Ispitivanje testnog karakteristika električne energije za toplotno karakteristike dizajniran je tako da tačno mjeri i analizira termičke performanse električne opreme tokom rada. Njegove osnovne funkcije uključuju nadzor temperature, mjerenje toplotnog protoka i izračun toplinske otpornosti. Sistem koristi visoko precizne senzore temperature koji su usko postavljeni na ključne komponente za proizvodnju električne energije, kao što su spojne površine poluvodičkih uređaja i transformatorskih namotaja, za prikupljanje podataka o temperaturi u stvarnom vremenu. Ovi senzori imaju brzo vrijeme odziva i mogu uhvatiti trenutne promjene temperature tijekom naglim fluktuacijama opterećenja. Senzori toplotnog protoka montirani su na površinu disipacije topline uređaja za mjerenje brzine i smjera prijenosa topline. Na osnovu Fourierovog zakona, sustav koristi izmjerenu temperaturu gradijentu i materijalnu toplinsku provodljivost kako bi se tačno izračunala gustoća toplotne toka.
Sveobuhvatno obradom podataka o temperaturi i toplotu, sistem se odnosi naModel toplotnog otporaizvući vrijednosti toplotne otpornosti različitih komponenti. To vizuelno predstavlja stupanj otpornosti u procesu prenosa topline i pruža sveobuhvatnu procjenu efikasnosti rasipanje topline opreme.
Opis proizvoda
|
Termički karakteristični sistem ispitivanja za napajanje uređaja |
||
|
Model proizvoda |
GK-PC -1500 a |
GK-PC -3000 a |
|
Opseg primjene |
Pogodno za provođenje PCSEC-a, PCMIN, K faktora, RTH / ZTH, SOA, prolazna testova krivulje toplotne otpornosti na raznim pakiranim IGBT modulima, sic modulima, diodnijim modulima itd.
|
|
|
Karakteristike |
1, visoka preciznost i stabilnost. 2, stopa uzorkovanja 1MHz / s; Najbrži način uklanjanja struje grijanja je 1US. 3, podržava testiranje testiranja i strukturnog funkcije s dvostrukim interfejsom i strukturnošću 4, podržavajte više načina za postizanje biciklizma za električnu energiju SiC uređaja |
|
|
Funkcija sistema |
To može izvesti testove električnog ciklusa u sekundi i zapisniku, a može raditi u stalnom trenutnom režimu, konstantnom režimu napajanja, konstantno spajanje temperaturne razlike u načinu razlike u konstantnoj temperaturi |
|
|
Test struja |
Maksimalna struja grijanja IH je 1500A |
Maksimalna struja grijanja IH je 3000A |
|
Osnovna funkcija |
① Cela mašina može testirati 12 komponenti, a 4 komponente su povezane u seriju da bi se formirala grupa
② Ispitane komponente su pričvršćene na pločicu s vodenom hladom (2/3 tekuće hlađene ploče nije obavezno)
③12 VGE izolacijsko napajanje, 3 seta testiranja struje IM (dvosmjerni), 12 seta visoko preciznih VF uređaja za mjerenje napona, 12 setova testiranja struje IGE itd.
Kriteriji za analizu kvarova ④Lultiple;
⑤Support prolazne krivulje toplotne otpornosti i SOA.
⑥Support Full Proces VF krivulja, krivulja, krivulja hlađenja, krivulja integracije strukturne funkcije;
⑦Support Višestruki načini za postizanje električne bicikliste SIC uređaja, sa minimalnim PCSEC-om do 0. 5s; |
|
|
Vanjske dimenzije |
W1700MMHH1650MMD1020mm |
W1700MMHH1650MMD1020mm |
|
Težina |
oko 600kg |
oko 600kg |
